一、按木材類型分類的烘干參數差異

1. 軟木類（松木、杉木、云杉等）

• 特點：密度低（氣干密度通常 < 0.5g/cm³）、細胞腔大、初始含水率高（新伐材可達 60% 以上），易吸潮但干燥速度快，易出現表面硬化或輕微變形。
• 烘干要點：
  • 預熱階段：溫度 40~50℃，濕度 80~90%，持續 6~12 小時。
    • 作用：緩慢提升木材芯部溫度，避免表面快速脫水導致開裂（軟木樹皮薄，水分蒸發快）。
  • 恒速干燥階段：溫度 55~65℃，濕度 50~60%，排濕量占總干燥量的 60~70%。
    • 操作：每 2 小時檢測含水率，當表面含水率降至 20% 左右時，進入降速階段。
  • 降速干燥階段：溫度 60~70℃，濕度 30~40%，目標含水率 8~12%（室內用）或 12~15%（戶外用）。
    • 注意：軟木易揮發松脂，溫度超過 70℃可能導致樹脂滲出，影響表面質量，需控制上限。
• 案例：杉木烘干總時長約 24~48 小時，初期每小時排濕量可達 1.5~2kg/m³，后期降至 0.5kg/m³ 以下。

2. 硬木類（橡木、胡桃木、櫸木等）

• 特點：密度高（氣干密度 0.6~1.0g/cm³）、導管發達（如橡木）或纖維緊密（如胡桃木），干燥速度慢，易發生端裂、蜂窩裂和變形。
• 烘干要點：
  • 預熱階段：溫度 50~60℃，濕度 85~95%，持續 12~24 小時。
    • 作用：通過高濕度環境平衡木材內外溫差，防止端面水分快速蒸發導致開裂（可配合端面涂漆封閉）。
  • 恒速干燥階段：溫度 60~70℃，濕度 60~70%，排濕量占總干燥量的 40~50%。
    • 操作：每 3 小時檢測含水率，當表層與芯部含水率差 < 8% 時，進入降速階段。
  • 降速干燥階段：溫度 65~75℃，濕度 40~50%，目標含水率 6~10%（高檔家具用）或 8~12%（結構材）。
    • 注意：硬木導熱性差，需控制升溫速率≤5℃/ 小時，避免內外應力過大；導管粗大的木材（如橡木）需定期翻轉堆垛，促進氣流均勻。
• 案例：紅橡木（厚 5cm）烘干總時長約 72~120 小時，初期排濕需間斷進行（每開 1 小時排濕風機，停 30 分鐘），防止表面干裂。

3. 貴重硬木類（紫檀、黃花梨、紅木等）

• 特點：密度極高（氣干密度 > 1.0g/cm³）、紋理復雜、干燥敏感性極強，開裂風險極高，需嚴格控制參數。
• 烘干要點：
  • 預熱階段：溫度 45~55℃，濕度 90~95%，持續 24~48 小時。
    • 作用：通過低溫高濕環境緩慢 “喚醒” 木材，減少內應力（可配合噴蒸處理，每小時噴蒸 5~10 分鐘）。
  • 恒速干燥階段：溫度 55~65℃，濕度 70~80%，排濕量占總干燥量的 30~40%。
    • 操作：每 4 小時檢測含水率，采用 “階梯式降濕”（如每天濕度降 5%），避免濕度驟降。
  • 降速干燥階段：溫度 60~70℃，濕度 50~60%，目標含水率 5~8%（工藝品用）或 6~10%（家具用）。
    • 注意：全程禁止強風直吹，采用循環風量≤1.5m/s 的溫和氣流；每 2 天翻轉堆垛一次，確保均勻干燥。
• 案例：小葉紫檀（厚 3cm）烘干總時長可達 150~200 小時，需分 3~4 階段逐步降濕，最終含水率誤差需控制在 ±1.5%。

二、關鍵影響因素與調整策略

1. 木材厚度與初始含水率

• 厚板材（>5cm）：
  • 初始溫度降低 5~10℃，升溫速率放緩至 2~3℃/ 小時，避免芯部滯后開裂。
  • 例：10cm 厚橡木烘干時，恒速階段溫度設為 60~65℃，比 5cm 板材低 5℃，延長階段時長 30%。
• 高含水率木材（新伐材 > 80%）：
  • 先進行自然預干燥（露天堆放 2~4 周，含水率降至 50% 左右），再入窯烘干，可減少烘干能耗 30% 以上。

2. 氣候與環境濕度

• 潮濕地區（如南方梅雨季節）：
  • 烘干初始濕度提高 10~15%，防止木材與外界濕度差過大導致表面硬化。
  • 例：廣東地區烘干杉木時，預熱階段濕度設為 85~90%，比北方高 5~10%。
• 干燥地區（如西北）：
  • 降速階段濕度可適當提高 5~10%，避免過度干燥導致脆化。

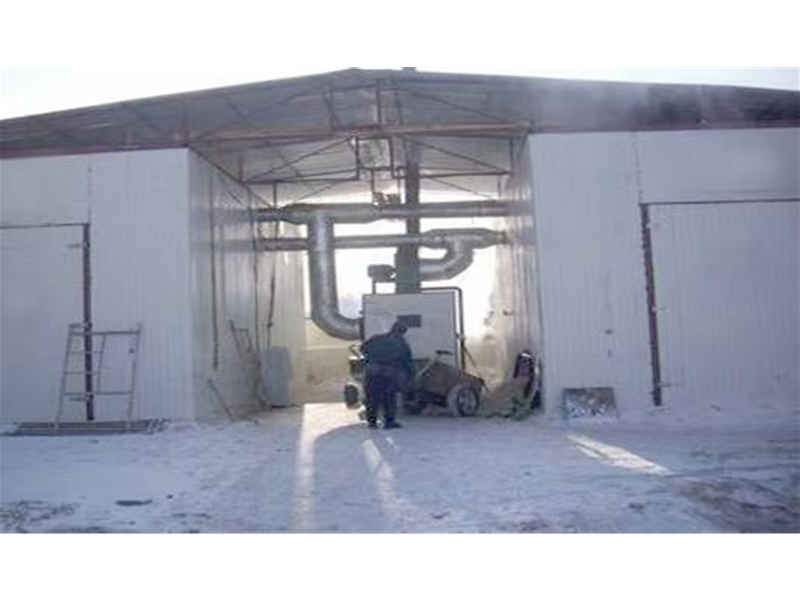

3. 烘干設備類型

• 常規熱風烘干窯：
  • 溫度均勻性較差，需加強翻堆（每 12 小時一次），濕度波動控制在 ±5%。
• 真空烘干設備：
  • 溫度可降低 10~15℃（如硬木真空烘干溫度 45~60℃），利用負壓加速水分蒸發，總時長縮短 50% 以上，但需防止木材收縮過度。

三、常見木材烘干參數速查表

四、參數調整實操技巧

1. 含水率實時監控：
   • 在木材堆垛中插入多點含水率測試儀（如針式儀表），重點監測芯部（厚板材中心位置）和易開裂的端面。
   • 當表層與芯部含水率差 > 10% 時，暫停升溫，延長當前階段時長，通過噴蒸或關閉排濕口提高濕度，促進內部水分遷移。
2. 排濕時機判斷：
   • 經驗公式：排濕啟動濕度 = 當前階段目標濕度 + 5~8%（緩沖區間）。
   • 例：恒速階段目標濕度 60%，當實測濕度 > 65% 時開啟排濕風機，降至 55% 時關閉，避免過度排濕導致干燥不均。
3. 異常情況處理：
   • 表面開裂：立即降低溫度 5~10℃，提高濕度 10~15%，維持 24 小時后再緩慢調整。
   • 芯部不干：適當提高溫度 3~5℃，延長恒速階段時長，或采用 “間歇升溫”（每運行 4 小時停 1 小時，促進內部水分擴散）。

五、注意事項

1. 避免一刀切：同一樹種不同產地的木材（如東北松木與南方松木），因生長環境差異，烘干參數可能需微調 5~10%。
2. 新設備磨合期：首次烘干貴重木材時，建議先進行小批量試烘（取 3~5 塊樣板），記錄各階段數據后再批量生產。
3. 節能策略：夜間可將溫度降低 5~8℃（利用設備余熱維持干燥），白天再升溫，可降低能耗 10~15%。
